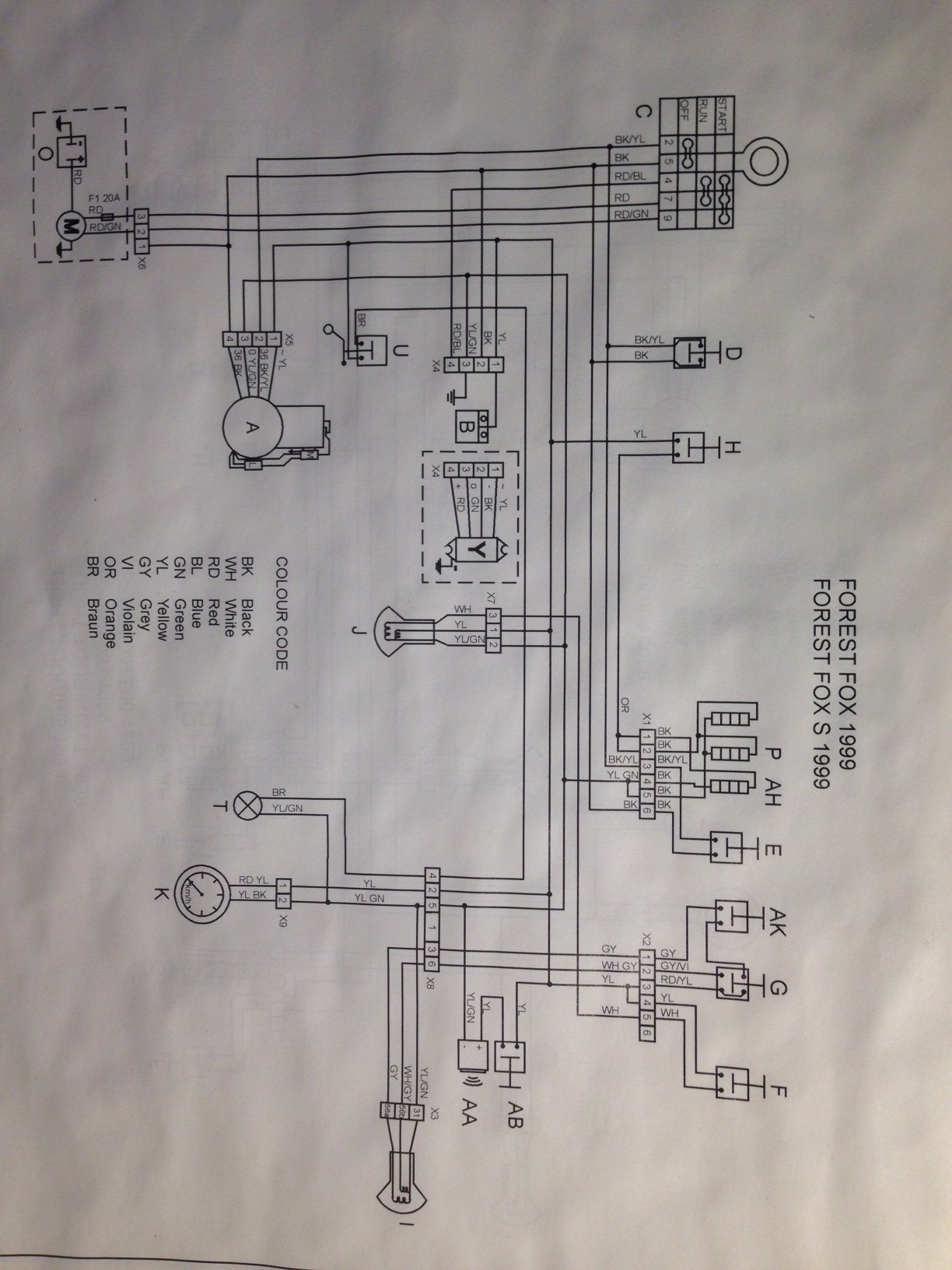

Vs: Forest Fox sähkökaavio No eipä löydy ohjekirjoista ei uusista eikä vanhoista, pitänee yrittää piirrellä ihte kun kerkiää. ???
Hei. Löytyykö vielä'kään kytkentäkaaviota? Ostin kipinävikaisen 1999 mallin foksin jonka staattoriltaa tuleville johdoille pitäisi löytää paikka. Jos kytkentäkaavioita ei löydy niin osaisko joku neuvoa miten johdot laitetaan. Staattorilta tulee nyt muistaakseni viisi johtoa. Neljä paksumpaa ja yksi ohkaisempi. Paksummista kaksi on vaalenavihreitä joissa keltainen rata, yksi valkoinen ja yksi vihreä. Ohut johto sininen. CDI laite on uusi ja sieltä tulee yksi ohut johto, yksi yksittäinen pyöreä uros liitin, ja kaksi johtoa on vierekkäin mustassa kumiliittimessä. Miten nuita kytketään että kipinä lähtee syntymään? Tuomo
Mikä moottori näissä on? Meinaan lynxin korjausmanuaalia ei löydy helposti, mutta pelkän moottorin sähkökaavat voisi löytyä helpommin
